O que você vai precisar
Passo a passo

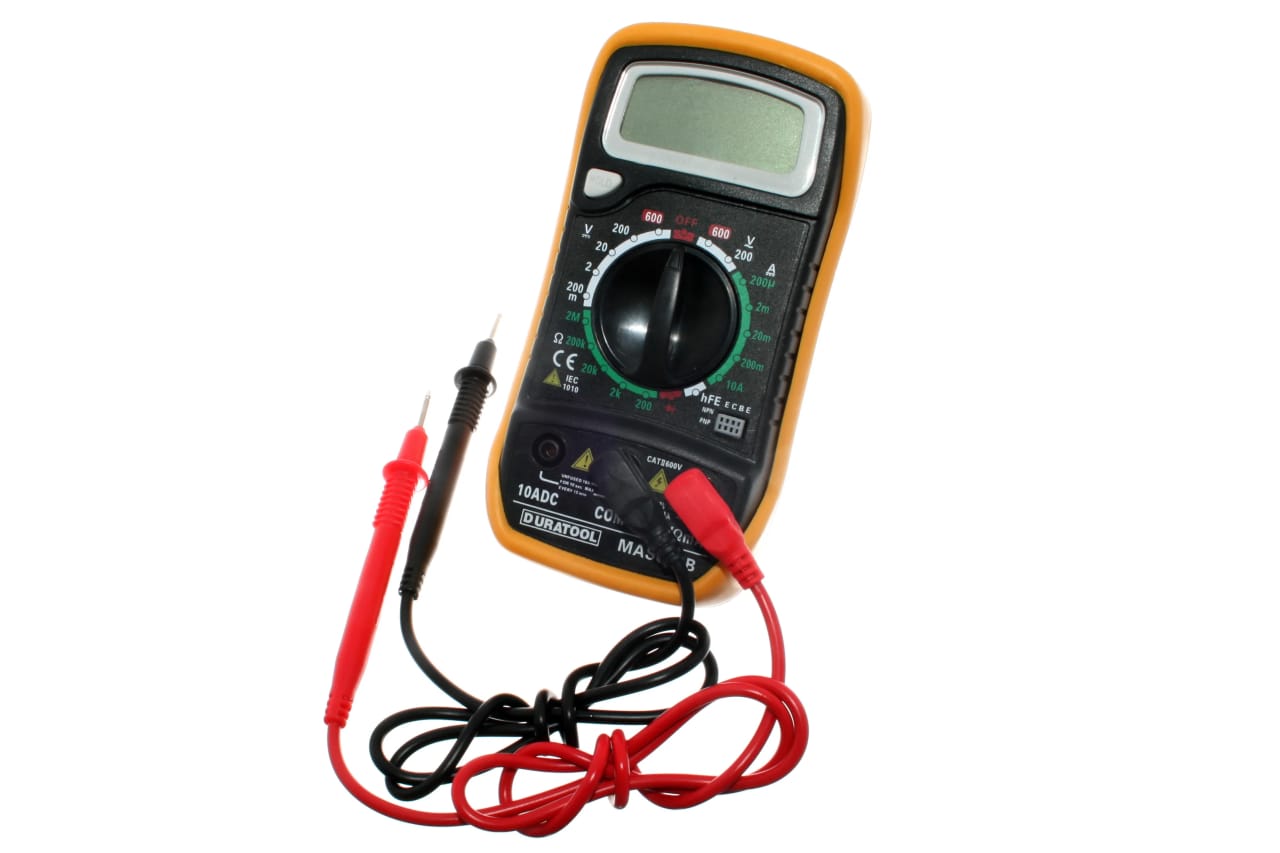

1. Inspecione o multímetro antes de usar
Veja fusível, escala, pontas de prova, rachaduras e entrada correta. Ponta quebrada ou cabo ressecado não entra em caixa elétrica.
2. Teste continuidade só com circuito desligado
Desligue o disjuntor e confirme ausência de tensão. Continuidade injeta pequena corrente pelo multímetro; não se mede continuidade em circuito energizado.
3. Use continuidade para achar retorno ou cabo rompido
Com os dois lados acessíveis e desenergizados, una uma ponta do cabo e meça na outra. O bip indica caminho fechado.
4. Meça tensão para diferenciar fase e neutro
Com extremo cuidado e apenas se você souber o que está fazendo, meça tensão entre condutores. Fase-neutro ou fase-terra mostra tensão; neutro-terra tende a ficar próximo de zero em instalação correta.
Dica: Em quadro ou dúvida de aterramento, chame profissional. Medir energizado é outro nível de risco.5. Marque os fios identificados
Não descubra duas vezes. Use etiqueta ou anote no projeto: fase, neutro, retorno, terra, circuito e disjuntor.
6. Valide antes de ligar o módulo
Interruptor inteligente com neutro errado, retorno invertido ou fase compartilhada pode queimar. Revise medição e diagrama antes de energizar.
Você encosta as pontas, o multímetro apita, e por um segundo parece que tudo ficou claro. A tese é essa: multímetro dá resposta objetiva. O contraponto: ele também dá confiança falsa quando usado na escala errada.
O plástico da ponta de prova tem cheiro de borracha velha quando fica anos na gaveta. Esse detalhe importa. Ponta ressecada, metal exposto demais e multímetro sem categoria visível não deveriam chegar perto de 127/220 V.
“Continuidade não é com energia”#
Continuidade serve para confirmar se dois pontos estão eletricamente conectados. Use com o circuito desligado e sem tensão. Se o multímetro apita em fio energizado porque você errou a escala, o problema não é do aparelho.
“Fase e neutro pedem tensão”#
Para identificar fase e neutro, mede-se tensão entre condutores. Mas isso envolve circuito energizado. Em ponto de iluminação simples, já exige cuidado. Em quadro, exige profissional.
“Categoria CAT importa”#
A Fluke recomenda escolher instrumento com categoria e tensão para o ponto em que será usado, como CAT III ou CAT IV em ambientes próximos de distribuição. Multímetro de bancada barato não é ferramenta para quadro.
“Detector sem contato ajuda, mas não prova”#
Caneta detectora é triagem. Ela acusa campo elétrico, pode falhar e pode enganar. Para confirmar ausência de tensão, use método de medição adequado. E repita antes de tocar.
Veredito LivSmart#
Multímetro é indispensável para automação, mas precisa de método. Continuidade só sem energia. Tensão com categoria adequada. Quadro energizado com profissional. É simples.
O multímetro não perdoa improviso; ele só mostra o que você pediu. A pergunta errada mede o risco errado.
